Raylı Yaşam Hattı

Raylı yaşam hattı, düşme riskinin bulunduğu bir hat boyunca kullanıcıyı sabit bir rijit profile bağlayan, EN 795 Tip D standardı kapsamında tanımlanan bir toplu koruma sistemidir. Halat esaslı yatay yaşam hattından farklı olarak taşıyıcı eleman esnek bir tel halat değil, rijit bir ray profilidir; kullanıcı bu profil üzerinde hareket eden bir şaryo aracılığıyla hatta bağlanır. Bu yapı, sık kullanılan ve aynı güzergâhın günde defalarca kat edildiği sahalarda tercih edilen bir çözüm olarak öne çıkar.

Bu sayfada sistemin Tip D çerçevesi, halatlı (Tip C) sisteme göre farkı, kullanım alanları, şaryo ve gerdirme mekanizması, teknik özellikleri ve projelendirme-montaj-kontrol süreci ele alınır.

Raylı Yaşam Hattı (EN 795 Tip D) Nedir?

EN 795 Tip D, kullanıcının bir şaryo üzerinden bağlandığı, rijit bir profile (ray) sahip yatay yaşam hattı sistemlerini tanımlayan standart sınıftır. Ray, ara destekler üzerinden yapıya sabitlenir ve şaryo, kullanıcının konumuna göre ray boyunca serbestçe kayar. Sistem hem yatay hem dikey düzlemde, hem de yön değiştiren güzergâhlarda kurulabilecek şekilde projelendirilir.

Tip D sistemleri, EN 795’in Tip A (sabit tekil ankraj), Tip B (taşınabilir tekil ankraj) ve Tip C (esnek/halatlı yatay hat) sınıflarından ayrı bir kategoridir; her tipin kendine ait test ve montaj gereklilikleri vardır. Tip sınıflandırmasının tamamı ve her tipin işaretleme/belge doğrulama yöntemi EN 795 standardı nedir yazısında ayrıntılı biçimde anlatılır.

Raylı (Tip D) ile Halatlı (Tip C) Yaşam Hattı Arasındaki Fark Nedir?

İki sistem de EN 795 kapsamında yatay yaşam hattı sayılır, ancak taşıyıcı elemanın yapısı davranışlarını belirgin biçimde farklılaştırır. Halatlı (Tip C) sistemde tel halat, düşme anında gerilir ve belirli bir sehim (sarkma) yapar; bu sehim, sistemin serbest düşüş mesafesi hesabına dahil edilir ve alçak tavan ya da dar çalışma alanlarında kısıtlayıcı olabilir. Rijit ray yapısında ise profil, halata kıyasla çok daha az esner; bu da düşük tavan yüksekliği olan iç mekân uygulamalarında ve hassas konumlandırma gerektiren işlerde raylı sistemi öne çıkaran bir özelliktir.

İkinci fark kullanım sıklığıyla ilgilidir. Aynı güzergâhın gün içinde sürekli kat edildiği üretim hatları, vinç yolları veya bakım platformlarında şaryo-ray teması, halat üzerindeki kayar tutucuya göre daha öngörülebilir bir sürtünme ve aşınma davranışı sunar. Üçüncü fark ise çok kullanıcılı kullanımda ortaya çıkar; her iki sistem tipi de birden fazla kullanıcıyı destekleyebilir, ancak raylı sistemlerde şaryo sayısı ve ray uzunluğu, projelendirme aşamasında kullanıcı sayısına göre doğrudan belirlenir. Hangi tipin bir sahaya daha uygun olduğu, tavan yüksekliği, kullanım sıklığı ve güzergâh geometrisi birlikte değerlendirilerek karara bağlanır.

Raylı Yaşam Hattının Kullanım Alanları Nelerdir?

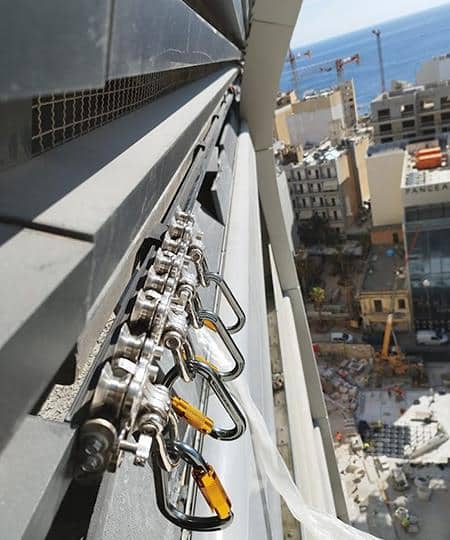

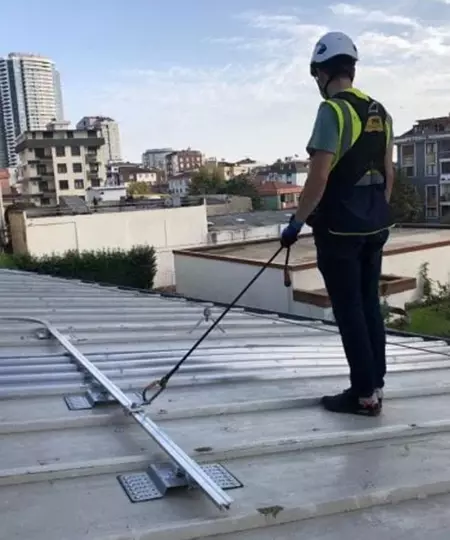

Sistem, tavana (baş üstü) monte edildiğinde kullanıcının altında engelsiz bir çalışma alanı bırakır; bu özellik üretim hatları, montaj bantları ve depo raf aralarında sıkça tercih edilme nedenidir. Cephe uygulamalarında ise ray, bina dış duvarına veya parapet hizasına sabitlenerek cephe bakımı ve temizliği yapan personelin güvenli hareketini sağlar.

Vinç yollarında raylı sistem, vinç operatörünün veya bakım personelinin vinç kirişi üzerinde güvenli erişimini destekler. Bakım platformlarında ve endüstriyel tesislerin ekipman üstü erişim güzergâhlarında da aynı mantıkla kullanılır. Sistem yalnızca yatay değil, dikey düzlemde de projelendirilebilir; bu durumda ray, merdiven yanı veya dikey erişim güzergâhı boyunca kurularak dikey yaşam hattı mantığına benzer bir koruma sağlar.

• Tavan (baş üstü) montajı: üretim hattı, montaj bandı, depo koridoru
• Cephe montajı: bina dış duvarı, parapet hizası, cephe bakım güzergâhı
• Vinç yolu: vinç kirişi üzerinde operatör ve bakım erişimi
• Bakım platformu: ekipman üstü tekrarlı erişim noktaları

Şaryo Sistemi ve Giriş-Çıkış Mekanizması Nasıl Çalışır?

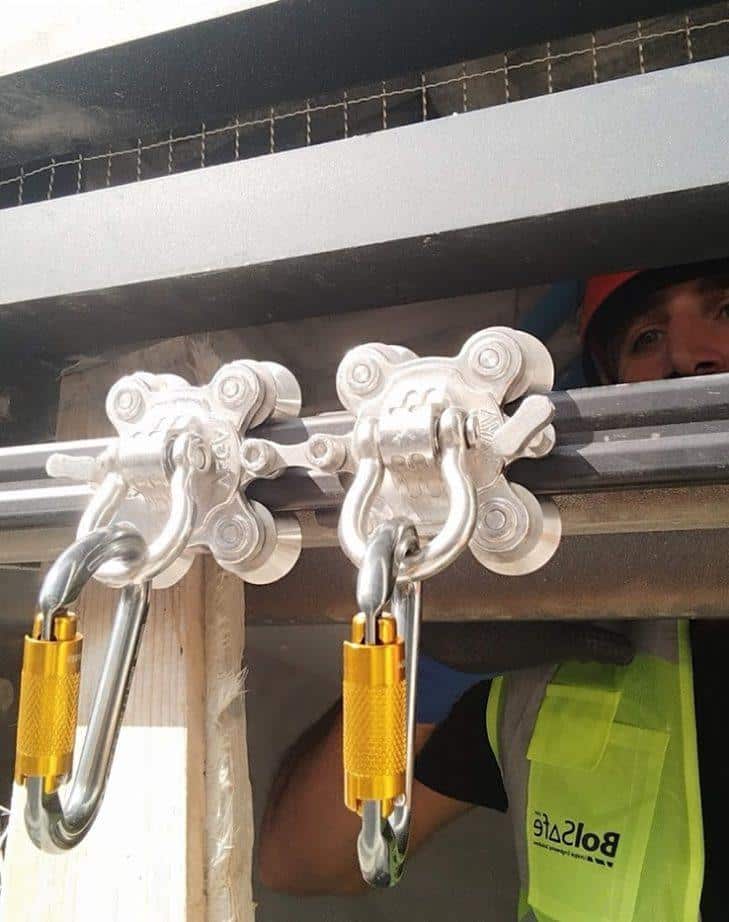

Şaryo, kullanıcının emniyet kemerine bağlı bağlantı elemanını ray profiline aktaran hareketli parçadır ve ray boyunca serbestçe kayacak şekilde tasarlanır. Kapılı şaryo, hattın yalnızca uç noktalarından değil, güzergâh üzerindeki istenilen bir noktadan da girilip çıkılabilmesini sağlar; bu, kullanıcının çalışma noktasına en yakın yerden hatta bağlanmasına imkân tanır.

Güzergâhın yön değiştirdiği noktalarda döner tablalar kullanılır; bu tablalar şaryonun köşelerde yön değiştirmesini kolaylaştırır. Yaylı braket mekanizması, giriş-çıkış işlemini pratik hale getirir. Ray profili 28×38 mm ölçülerinde kompakt bir kesite sahiptir ve hareketli şaryo sistemiyle birlikte çalışır.

Gerdirme Sistemi ve Kullanıcı Kapasitesi Nasıl Belirlenir?

Ray segmentleri arasındaki bağlantı, yaylı bir gerdirme mekanizmasıyla desteklenir ve hattın zaman içinde gevşememesi için indikatörlü bir gösterge kullanılır; bu gösterge, gerginliğin ideal aralıkta olup olmadığının kontrol öncesinde hızlıca görülmesini sağlar. Ara ankraj (ara destek) noktaları arasındaki mesafe, statik hesaba bağlı olarak projeye göre 20 metreye kadar çıkarılabilir; bu esneklik, yapının taşıyıcı sistemine bağlı kalarak ankraj sayısının azaltılmasına imkân tanır.

Kullanıcı kapasitesi, sistemin hangi modda kullanıldığına göre değişir. Düşüş durdurma pozisyonunda uygulanan bir raylı sistem örneğinde dört kullanıcıya kadar destek tanımlanırken, iple erişim pozisyonunda bu sayı iki kullanıcıya kadar iner; iple erişim modunda kullanıcı sayısının daha düşük tutulmasının nedeni, bu modda hat üzerindeki yükün ve hareket dinamiğinin düşüş durdurma moduna göre farklı olmasıdır. Gerçek kapasite değeri her zaman ilgili ürünün üretici belgesinden doğrulanır.

Raylı Yaşam Hattı Teknik Özellikleri

Aşağıdaki tablo, uygulanan bir sistemin tipik teknik değerlerini gösterir. Değerler ürün modeline göre değişebileceğinden, sahaya özel projelerde kesin değerler teknik ekip tarafından doğrulanır.

Tesise özgü uygulamalarda kullanılan bağlantı ucu, tesis topraklamasıyla uyumlu seçilerek yalıtım bozukluklarına karşı ek bir güvenlik katmanı oluşturur; bu detay özellikle elektrik veya proses ekipmanının yakınında kurulan hatlarda dikkate alınır. Ray, projeye özel renk ve açılarda üretilebildiğinden, standart doğrusal güzergâhlar dışında köşeli veya kavisli hat ihtiyaçları da karşılanabilir.

Projelendirme, Montaj ve Kontrol Süreci Nasıl İlerler?

Süreç saha keşfiyle başlar: güzergâhın uzunluğu, tavan yüksekliği, mevcut yapının taşıyıcı elemanları ve kullanıcı sayısı yerinde incelenir. Ardından yapısal değerlendirme yapılır; ray sabitleme noktalarının hangi taşıyıcı elemana, hangi ankraj yöntemiyle bağlanacağı statik hesapla belirlenir. Bu aşamadan sonra ray tipi, uzunluğu ve şaryo sayısı netleştirilerek projelendirme tamamlanır.

Montaj, en az bir teknik personel gözetiminde gerçekleştirilir. Ray segmentleri sabitlendikten sonra gerdirme sistemi ayarlanır ve indikatör üzerinden gerginlik doğrulanır. Kurulum tamamlandığında sistem fonksiyon testinden geçirilir, etiketlenir ve kullanıcı eğitimiyle birlikte teslim dosyası hazırlanır. Teslim dosyasında ilk periyodik kontrol tarihi de ayrıca belirtilir.

1. Saha keşfi: güzergâh, tavan yüksekliği, kullanıcı sayısı
2. Yapısal değerlendirme ve ankraj noktalarının statik hesabı
3. Ray tipi, uzunluk ve şaryo sayısının projelendirilmesi
4. Montaj, gerdirme ve fonksiyon testi
5. Etiketleme, kullanıcı eğitimi ve teslim dosyası

Periyodik Kontrol Neden Zorunludur?

Ray, şaryo ve gerdirme mekanizmasından oluşan sistem, mekanik bir bütündür ve zaman içinde gerginlik kaybı, şaryo tekerleklerinde aşınma veya bağlantı noktalarında gevşeme görülebilir. Periyodik kontrol, bu bulguların kullanım öncesinde tespit edilmesini sağlar ve kontrol sıklığı üretici talimatı ile sahanın kullanım yoğunluğuna göre belirlenir. Kullanıcının kemer, lanyard ve geri sarımlı düşüş durdurucu gibi kişisel koruyucu donanımının kontrolü de EN 365 çerçevesinde ayrı bir başlıktır ve raylı hat kontrolünden bağımsız biçimde yürütülür.

Upwell Safety’nin Safetycheck adı verilen hizmeti, kurulan raylı sistemlerin periyodik kontrolünü kapsar. Kontrolde bir bulgu tespit edildiğinde sistem kullanım dışı bırakılır ve bulgu giderilene kadar yeniden devreye alınmaz; bu kayıtlar teslim dosyasına eklenen kontrol geçmişiyle izlenebilir hale gelir. Periyodik kontrol ve bakımın genel adımları yaşam hattı periyodik kontrol ve bakım yazısında daha kapsamlı ele alınır.

Genel Uygulamada Görülen Yaklaşım ile Doğru Yöntem Arasındaki Fark

Sahalarda sık görülen genel uygulama, raylı sistemin yalnızca ürün kataloğundan seçilip mevcut yapıya doğrudan monte edilmesi, ayrı bir yapısal değerlendirme yapılmamasıdır. Bu yaklaşımda ray sabitleme noktalarının taşıyıcı elemanın gerçek kapasitesini karşılayıp karşılamadığı doğrulanmadan montaja geçilir; bu da özellikle hafif çelik veya sandviç panel çatı yapılarında ankraj noktasının yetersiz kalmasına yol açabilir. İşverenin iş ekipmanı seçiminde ve montajında güvenliği sağlama yükümlülüğü Yapı İşlerinde İş Sağlığı ve Güvenliği Yönetmeliği kapsamında düzenlenir.

Doğru yöntemde güzergâh ve ankraj noktaları, montajdan önce statik hesapla doğrulanır; ray tipi ve uzunluğu bu hesaba göre belirlenir, kullanıcı sayısı ve kullanım sıklığı projelendirmeye baştan dahil edilir. Aradaki fark, tek bir bileşenin eksik olması değil, sistemin bütün olarak yapının taşıyıcı kapasitesiyle birlikte değerlendirilip değerlendirilmediğidir.

Raylı Yaşam Hattı Kurulumunda Sık Yapılan Hatalar ve Doğru Yöntem

En sık karşılaşılan hata, ara ankraj aralığının tavan yüksekliği veya yapı elemanı konumu göz önüne alınmadan sabit bir değere göre belirlenmesidir; bu durumda ray hattında beklenmeyen gerilme noktaları oluşabilir. İkinci hata, gerdirme işleminin indikatör kontrol edilmeden göz kararı yapılmasıdır. Üçüncü hata, yön değişikliği olan güzergâhlarda döner tabla yerine sabit bağlantı kullanılmasıdır; bu da şaryonun köşede takılmasına yol açar.

Doğru yöntem, ara ankraj noktalarını statik hesaba göre belirlemek, gerdirmeyi indikatör üzerinden doğrulamak ve yön değişen her noktada döner tabla kullanmaktır. Dördüncü sık hata, montaj sonrası fonksiyon testinin atlanmasıdır; sistem kullanıma açılmadan önce şaryonun tüm güzergâh boyunca boş yükle test edilmesi, kurulumun bir parçası olarak uygulanır.

Upwell Safety’nin Raylı Yaşam Hattı Sürecine Yaklaşımı

Upwell Safety, İstanbul Pendik merkezli olarak yaşam hattı sistemlerinin (yatay, dikey, araç üstü, raylı, mobil) planlanması, tedariği, imalatı ve montajı alanlarında çalışır. Bu tür projelerde güzergâh, yapının taşıyıcı sistemiyle birlikte değerlendirilir ve montaj en az bir teknik personel gözetiminde yürütülür.

Kurulan sistemler için Safetycheck periyodik kontrol hizmeti sunulur ve uygulamalı eğitim alanında yüksekte çalışma eğitimi kapsamında kullanıcı eğitimi de yer alır. Standart uygunluğu ve belge doğrulama konularında daha geniş çerçeve için sertifikalar sayfası incelenebilir; ilgili mevzuat çerçevesi ise yaşam hattı yönetmelik ve standartları sayfasında ele alınır.

İstanbul ve Marmara Sanayi Bölgelerinde Raylı Yaşam Hattı Uygulamaları

İstanbul ve çevresindeki Marmara sanayi bölgelerinde üretim tesisleri, lojistik depoları ve vinç yollu çelik konstrüksiyon yapılar raylı yaşam hattının en sık kurulduğu proje türleri arasındadır. Kurtköy, Tuzla, Gebze ve Çerkezköy hattındaki organize sanayi bölgelerinde yoğun üretim hattı bulunan tesislerde, aynı güzergâhın gün içinde tekrarlı kullanımı raylı sistemin tercih edilme nedenlerinden biridir.

Upwell Safety’nin Pendik merkezli konumu, bölgedeki üretim ve lojistik tesislerine saha keşfi ve montaj ekibinin kısa sürede ulaşmasına imkân tanır. Vardiyalı çalışan tesislerde montaj takvimi, üretim durmalarına göre planlanabilir; bu da saha keşfi aşamasında netleştirilen bir konudur.

Raylı yaşam hattı hakkında genel bilgi arayan bir okuyucu, sistemin dayandığı standart çerçevesini EN 795 standardı nedir yazısından, dikey uygulamalardaki karşılığını ise dikey yaşam hattı sayfasından inceleyebilir. Sahasında hangi ray tipi ve uzunluğun uygun olduğuna henüz karar vermemiş bir işletme, güzergâh fotoğraflarıyla birlikte teknik ekiple iletişime geçerek saha değerlendirmesi talep edebilir; projelendirmeye hazır olan işletmeler ise doğrudan teklif sürecini başlatabilir. Yatay güzergâhlarda esnek çözüm arayan sahalar için yatay yaşam hattı seçeneği de ayrıca değerlendirilebilir. Yapı işlerinde yüksekte çalışma önlemlerinin genel çerçevesi Yapı İşlerinde Yüksekte Çalışmalarda İSG Uygulama Rehberi kaynağında yer alır.

Sıkça Sorulan Sorular

Raylı yaşam hattı ile halatlı yaşam hattı arasındaki temel fark nedir?

Raylı sistemde taşıyıcı eleman rijit bir ray profilidir ve düşme anında halata göre çok daha az esner; halatlı sistemde ise tel halat gerilerek belirli bir sehim yapar. Bu fark, alçak tavan yüksekliği olan alanlarda ve sık kullanılan güzergâhlarda raylı sistemi öne çıkarır.

Raylı yaşam hattı hangi standarda göre sınıflandırılır?

Rijit profile sahip yaşam hattı sistemleri EN 795 Tip D sınıfında tanımlanır; çok kullanıcılı uygulamalarda CEN/TS 16415 gereklilikleri de birlikte dikkate alınır.

Raylı yaşam hattı yalnızca tavana mı monte edilir?

Hayır, sistem duvara (cephe), zemine veya tavana (baş üstü) monte edilebilir; montaj düzlemi güzergâhın kullanım amacına göre projelendirme aşamasında belirlenir.

Şaryo hattın herhangi bir noktasından girilip çıkılmasına izin verir mi?

Kapılı şaryo tasarımı sayesinde hatta yalnızca uç noktalardan değil, güzergâh üzerindeki uygun bir noktadan da giriş ve çıkış yapılabilir.

Raylı sistemde ara ankraj aralığı ne kadar olabilir?

Ara ankraj noktaları arasındaki mesafe, yapının statik hesabına bağlı olarak projeye göre 20 metreye kadar çıkarılabilir.

Raylı yaşam hattı dikey uygulamalarda da kullanılabilir mi?

Evet, ray dikey düzlemde de kurulabilir; bu durumda merdiven yanı veya dikey erişim güzergâhı boyunca dikey yaşam hattı mantığına benzer bir koruma sağlanır.

Raylı yaşam hattı periyodik kontrolü kim yapar?

Periyodik kontrol, ray, şaryo ve gerdirme mekanizmasını değerlendiren yetkin bir kişi tarafından yapılır; Upwell Safety’nin Safetycheck hizmeti kurulan sistemler için bu kontrolü kapsar.

Raylı sistem kaç kullanıcıyı aynı anda destekler?

Kullanıcı kapasitesi kullanım moduna göre değişir; uygulanan bir sistemde düşüş durdurma pozisyonunda dört, iple erişim pozisyonunda iki kullanıcıya kadar destek tanımlanabilir, kesin değer ürün belgesinden doğrulanır.
