Kurtarıcı Vinç

Kurtarıcı vinç, kapalı alan, silo, kuyu ve şaft gibi dar ve dikey erişimli ortamlarda kazazede veya malzemenin dışarıdan çekilerek yukarı alınmasını sağlayan taşınabilir bir kurtarma sistemidir. Üç ayaklı tripod gövdesi üzerine monte edilen vinç ünitesi, giriş ağzının tam üzerinde sabit bir iniş-çıkış hattı kurar; böylece içeri girmeden dışarıdan müdahale imkânı doğar. Sistem, dar ve sınırlı erişimli alanlarda dengeli konumlanma ihtiyacından dolayı üç ayaklı yapıyla tasarlanır ve taşınabilirliği sayesinde saha koşullarına göre hızlı biçimde kurulabilir.

Kurtarıcı vinç sistemleri yalnızca acil kurtarma senaryosunda değil, kapalı alana düzenli giriş yapılan tesislerde rutin malzeme ve personel iniş-çıkışında da kullanılır. Rögar, silo, tank, bunker ve hendek gibi ortamlarda hem planlı bakım hem de olası bir aciliyet için sahada hazır bulundurulan bir güvenlik önlemidir. Bu rehberde sistemin bileşenleri, seçim kriterleri, kurulum öncesi kontrol adımları ve kurtarma planı içindeki yeri ele alınır.

Kurtarıcı Vinç Sistemi Hangi Ortamlarda Kullanılır?

Kurtarıcı vinç, dikey veya yakın-dikey erişimli, dar ağızlı ve içeriden dışarıya normal yollarla tahliyenin zor olduğu ortamlarda konumlandırılır. Silo ve tank girişleri, rögar ve kanalizasyon çalışmaları, kuyu ve şaft içi işler, tünel ağızları ile dar bakım bacaları bu kullanım alanlarının başında gelir. Ortak nokta, çalışanın kendi imkânlarıyla dışarı çıkamayacağı ya da çıkışın zaman aldığı bir konumda bulunmasıdır.

Sistem yalnızca kazazede tahliyesinde değil, sınırlı erişimli bir noktaya malzeme indirme veya çıkarma işlemlerinde de tercih edilir. Bakım ekibinin alet ve donanımını güvenli biçimde indirmesi, aynı hat üzerinden yukarı çekilmesiyle mümkün olur. Bu ikili kullanım, kurtarıcı vinç sistemini yalnızca acil durum ekipmanı değil, günlük operasyonun bir parçası hâline getirir.

• Silo ve tank giriş ağızları
• Rögar ve kanalizasyon bacaları
• Kuyu, şaft ve dar bakım kanalları
• Sınırlı erişimli tünel ve galeri ağızları

Tripod ve Vinç Sisteminin Bileşenleri Nelerdir?

Sistem üç ana bileşenden oluşur: ayarlanabilir bacaklara sahip tripod gövdesi, gövdenin tepe noktasına monte edilen vinç ünitesi ve vinç ile kullanıcı arasındaki bağlantıyı sağlayan hat. Tripod bacakları, zeminin eğimine ve giriş ağzının konumuna göre ayrı ayrı ayarlanarak gövdenin dengeli durmasını sağlar. Vinç ünitesi ise iniş ve çıkış hareketini kontrollü biçimde yürüten mekanik veya motorlu bir mekanizmadır.

Baş kısmında bulunan ek bağlantı noktaları, birincil hattın yanında ikincil bir güvenlik sistemi kurulmasına imkân tanır; bu, tek bir hatta bağımlı kalınmaması açısından önemlidir. Kullanıcı tarafında ise tam vücut emniyet kemeri ve kemerle vinç hattı arasındaki bağlantı elemanları yer alır. Tam vücut emniyet kemeri seçimi, kurtarıcı vinç sisteminin güvenli çalışması için ayrı bir teknik konudur ve kullanıcının vücut ölçüsüne ve iş türüne göre belirlenir.

Dikey Kurtarma ile Malzeme ve Personel İniş-Çıkışı Arasındaki Fark Nedir?

Dikey kurtarma, bir kazazedenin kontrolsüz biçimde düştüğü veya hareket edemediği bir durumda dışarıdan çekilerek çıkarılmasını kapsar; bu senaryoda hız ve hattın anında devreye girebilir olması önceliklidir. Malzeme veya personel iniş-çıkışı ise planlı bir operasyonun parçasıdır ve inme-çıkma hızı kontrollü biçimde ayarlanır. İki kullanım da aynı tripod ve vinç sistemi üzerinden yürütülebilir, ancak operasyon öncesinde hangi senaryonun esas alındığı netleştirilir.

Planlı iniş-çıkışta vinç hattı, çalışanın kendi hareketiyle uyumlu biçimde iner ve çıkar; kurtarma senaryosunda ise hat, dışarıdaki görevli tarafından kontrol edilir ve içeride bilinci kapalı bir kişi de yukarı alınabilir. Bu ayrım, sistemin hangi moda göre kurulacağını ve dışarıdaki görevlinin ne kadar hazır bulunması gerektiğini belirler.

Kurtarıcı Vinç Seçiminde Hangi Teknik Kriterlere Bakılır?

Tripod ve vinç sistemi seçilirken bakılan ilk kriter, taşıma kapasitesi ve çalışma yükü sınırıdır; sistem hem kullanıcının ağırlığını hem de olası ek yükü (malzeme, ikinci bir kurtarıcı) karşılayacak şekilde belirlenir. İkinci kriter, tripodun ayarlanabilir yükseklik aralığıdır; giriş ağzının derinliği ve zeminin eğimi bu aralığın yeterli olup olmadığını belirler. Üçüncü kriter, sistemin taşınabilirliği ve kurulum hızıdır; saha koşulları hızlı kurulum gerektirdiğinde bu kriter öncelik kazanır.

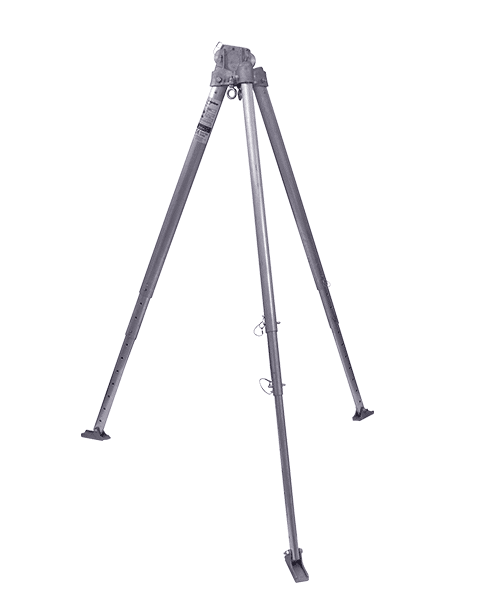

Upwell’in tedarik ettiği RGR1 Rescue Tripod modeli, EN 795:2012 Type B standardına uygun akredite bir sistemdir ve alüminyum döküm ile ekstrüde ayak yapısına sahiptir. Aşağıdaki tabloda modelin teknik değerleri yer alır; bu değerler yalnızca ilgili ürün için geçerlidir ve her tripod modelinde aynı olmayabilir.

Baş kısmındaki iki ek bağlantı noktası, birincil ve ikincil sistemlerin birlikte kurulmasına imkân tanır; çift hatlı kurulumlarda toplam yükün tripodun güvenli çalışma yükünü aşmadığı üretici talimatına göre ayrıca kontrol edilir. Modelin sınırlı erişim, rögar, silo ve hendek gibi uygulamalara uygun tasarlanmış olması, seçim aşamasında sahanın giriş genişliği ve derinliğiyle birlikte değerlendirilir.

Kurulum ve Kullanım Öncesi Kontrol Adımları Nelerdir?

Tripod kurulumuna başlamadan önce zeminin taşıma kapasitesi ve düzlüğü kontrol edilir; eğimli veya boşluklu zeminlerde bacakların ayrı ayrı ayarlanması gerekebilir. Bacaklar giriş ağzının merkezine göre eşit açıyla yerleştirilir ve gövdenin sabitliği elle kontrol edilerek doğrulanır. Vinç ünitesi gövdeye monte edildikten sonra hattın serbest hareket edip etmediği, boş yükle test edilerek kontrol edilir.

Kullanım öncesi kontrolde halat veya şerit üzerinde aşınma, kesik veya bükülme belirtisi, karabina ve bağlantı elemanlarında deformasyon, fren mekanizmasında düzgün çalışma aranır. Bulgu tespit edildiğinde sistem kullanım dışı bırakılır ve yetkin kişi tarafından değerlendirilene kadar devreye alınmaz. Bu kontrol, her kullanım öncesinde tekrarlanan kısa ama atlanmaması gereken bir adımdır.

1. Zemin ve giriş ağzı konumunun kontrolü
2. Bacakların ayarlanması ve gövde sabitliğinin doğrulanması
3. Vinç ve halat hattının boş yükle test edilmesi
4. Bağlantı elemanları ve fren mekanizmasının görsel kontrolü

Kurtarıcı Vinç, Kapalı Alan Kurtarma Planının Neresinde Yer Alır?

Kapalı alanda çalışma prosedürünün merkezinde, işe başlamadan önce hazırlanan bir kurtarma planı bulunur; kurtarıcı vinç sistemi bu planın uygulanabilir hâle gelmesini sağlayan fiziksel bileşendir. Plan yalnızca kağıt üzerinde kalmamalı, tripod ve vinç girişten önce sahada kurulu ve test edilmiş olmalıdır. Kapalı alan girişlerinde izin süreci, gaz ölçümü, havalandırma ve gözcü görevi gibi diğer önlemlerin ayrıntısı silo ve kapalı alanda çalışma rehberinde ayrıca ele alınır.

Dışarıdaki gözcü, olay anında vinç hattını çalıştıran ve kazazedeyi yukarı alan kişidir; bu görevin kurtarıcı vinç kullanımı konusunda eğitimli bir kişi tarafından yürütülmesi gerekir. Sistem, silo geçiş uygulamalarında da benzer mantıkla konumlandırılır; silo geçiş sistemleri kapsamında üst yüzey erişimi ile iç hacim kurtarma ihtiyacı birlikte projelendirilir.

Periyodik Kontrol Neden Zorunlu Kabul Edilir?

Kurtarıcı vinç sistemi, kullanılmadığı dönemlerde bile mekanik parçalarının çalışırlığını koruması gereken bir ekipmandır; uzun süre depoda beklemiş bir sistemin acil durumda sorunsuz çalışacağı varsayımı doğru değildir. Periyodik kontrol, halat aşınması, karabina deformasyonu, fren mekanizması hassasiyeti ve tripod bacaklarının bağlantı noktalarındaki gevşemeyi düzenli aralıklarla tespit eder. Upwell Safety’nin Safetycheck hizmeti, bu tür ekipmanların periyodik kontrolünü kapsayan ayrı bir hizmet başlığıdır.

Kontrol sıklığı, ekipmanın kullanım yoğunluğuna, saklama koşullarına ve üretici talimatına göre belirlenir; sabit bir sayı her sahaya aynı şekilde uygulanmaz. Kontrol sonucunda bir bulgu tespit edildiğinde ekipman kullanım dışı bırakılır ve onarım veya değişim yapılana kadar yeniden devreye alınmaz. Kayıt altına alınan kontrol geçmişi, hangi parçanın ne zaman değiştirildiğinin izlenebilmesini sağlar.

Genel Uygulamada Görülen Eksik Yaklaşım ile Doğru Yöntem Arasındaki Fark

Sahalarda sık görülen genel uygulama, kurtarıcı vinç sistemini yalnızca denetim öncesinde hazırlanan bir ekipman listesi maddesi olarak görmek ve sistemin sahada kurulu bulunmasını girişten sonraki bir adıma bırakmaktır. Bu yaklaşımda tripod ve vinç genellikle uzak bir depoda saklanır, olay anında sahaya taşınması dakikalar alır ve bu süre kapalı alan kazalarında çoğu zaman telafisi güç sonuçlara yol açar. Türkiye’de işverenin risk değerlendirmesi ve gerekli önlemleri önceden alma yükümlülüğü 6331 sayılı İş Sağlığı ve Güvenliği Kanunu ile düzenlenir.

Doğru yöntemde kurtarıcı vinç sistemi, giriş öncesinde sahada kurulu, test edilmiş ve dışarıdaki gözcü tarafından kullanıma hazır hâlde tutulur. Aradaki fark tek bir ekipmanın eksik olması değil, sistemin kurtarma planının ayrılmaz bir parçası olarak ele alınıp alınmadığıdır. Ekipmanın sahada bulunması kadar, kullanacak kişinin sistem üzerinde önceden pratik yapmış olması da müdahale hızını doğrudan etkiler.

Kurtarıcı Vinç Projesi Keşiften Teslime Nasıl İlerler?

Süreç saha keşfiyle başlar: giriş ağzının genişliği, derinliği, zemin yapısı ve erişim koşulları yerinde incelenir. Ardından kapalı alanın risk profiline göre uygun tripod ve vinç kapasitesi belirlenir; bu aşamada malzeme iniş-çıkışı mı yoksa kazazede kurtarma senaryosu mu esas alınacağı netleştirilir. Planlama tamamlandıktan sonra sistem sahaya teslim edilir ve kullanıma alınmadan önce fonksiyon testi yapılır.

Teslim aşamasında saha ekibine kısa bir kullanım bilgilendirmesi yapılır; kurulum, en az bir teknik personel gözetiminde gerçekleştirilir. Periyodik kontrol takvimi, teslim dosyasına ayrı bir madde olarak eklenir ve ilk kontrol tarihi bu aşamada belirlenir.

• Saha keşfi ve giriş noktası ölçümü
• Risk profiline göre kapasite ve model belirleme
• Teslim öncesi fonksiyon testi
• Kullanım bilgilendirmesi ve periyodik kontrol planlaması

Kurtarıcı Vinç Kurulumunda Sık Yapılan Hatalar ve Doğru Yöntem

En sık karşılaşılan hata, tripodun giriş ağzına göre değil, en yakın düz zemine göre konumlandırılmasıdır; bu durumda hat merkezden kaymış olur ve kurtarma sırasında kazazedenin duvara temas etme riski artar. İkinci hata, bacakların farklı açılarda bırakılıp gövde dengesinin gözle kontrol edilmemesidir. Üçüncü hata, kullanım öncesi boş yük testinin atlanıp sistemin doğrudan gerçek yükle devreye alınmasıdır.

Doğru yöntem; bacakları giriş ağzının merkezine göre eşit açıyla yerleştirmek, gövde sabitliğini elle doğrulamak ve her kullanım öncesinde boş yük testini uygulamaktır. Dördüncü sık hata, periyodik kontrol tarihinin takip edilmemesidir; kontrol takvimine bağlı kalınmadığında ekipmanın acil durumda güvenilir çalışıp çalışmayacağı belirsizleşir.

Upwell Safety’nin Kurtarma Ekipmanı Sürecine Yaklaşımı

Upwell Safety, İstanbul Pendik merkezli olarak kurtarma ve kaçış ekipmanlarının tedariği, imalatı ve montajı alanlarında çalışır; kurulum işleri en az bir teknik personel gözetiminde yürütülür. Planlama aşamasında kurtarıcı vinç sistemi, kapalı alan girişinin genel risk değerlendirmesiyle birlikte ele alınır ve tek başına bir ürün olarak değil, kurtarma planının bir parçası olarak projelendirilir.

Kurulan sistemler için Safetycheck adı verilen periyodik kontrol hizmeti sunulur ve uygulamalı eğitim alanında yüksekte çalışma eğitimi kapsamında kurtarma tatbikatı uygulamaları da yer alır. Upwell Safety ayrıca uluslararası iple erişim federasyonlarının Türkiye temsilcileriyle iş birliği içinde çalışarak teknik bilgi birikimini güncel tutar.

İstanbul ve Marmara Sanayi Bölgelerinde Kurtarıcı Vinç Uygulamaları

İstanbul ve çevresindeki Marmara sanayi bölgelerinde gıda, çimento, kimya ve lojistik sektörlerine ait tesislerde silo, tank ve rögar gibi kapalı alan girişleri sık karşılaşılan bir çalışma türüdür; Kurtköy, Tuzla, Gebze ve Çerkezköy hattındaki organize sanayi bölgelerinde bu tesislerin yoğunluğu özellikle yüksektir. Bölgedeki tesislerin çoğu periyodik bakım veya temizlik nedeniyle yılda birden fazla kez kapalı alan girişi yapar ve her giriş öncesinde kurtarıcı vinç sisteminin sahada hazır bulunması beklenir.

Upwell Safety’nin Pendik merkezli konumu, bölgedeki fabrika ve lojistik tesislerine saha keşfi ve kurulum ekibinin kısa sürede ulaşmasına imkân tanır. Liman ve sanayi tesislerinde mevsimsel nem değişimi, silo içindeki malzemenin davranışını etkilediğinden saha ekiplerinin güncel koşulları risk değerlendirmesine dahil etmesi önerilir.

Kurtarıcı vinç sistemi hakkında genel bilgi arayan bir okuyucu, kapalı alan girişinin tüm adımlarını silo ve kapalı alanda çalışma rehberinden inceleyebilir. Sahasında hangi kapasite ve modelin uygun olduğuna henüz karar vermemiş bir işletme, giriş noktasının fotoğraflarıyla birlikte teknik ekiple iletişime geçerek saha değerlendirmesi talep edebilir. Kurulum veya periyodik kontrole hazır olan işletmeler ise doğrudan teklif sürecini başlatabilir. Yapı işlerinde yüksekte ve kapalı alanda çalışma önlemlerinin genel çerçevesi Yapı İşlerinde Yüksekte Çalışmalarda İSG Uygulama Rehberi kaynağında yer alır.

Sıkça Sorulan Sorular

Kurtarıcı vinç nedir?

Kapalı alan, silo, kuyu ve şaft gibi dar erişimli ortamlarda kazazede veya malzemenin dışarıdan çekilerek yukarı alınmasını sağlayan, tripod gövdesi üzerine monte edilmiş taşınabilir bir kurtarma sistemidir.

Kurtarıcı vinç yalnızca acil durumlarda mı kullanılır?

Hayır, sistem rutin malzeme ve personel iniş-çıkışında da kullanılır; kapalı alana düzenli giriş yapılan tesislerde günlük operasyonun bir parçası hâline gelir.

Tripod bacakları her zeminde kullanılabilir mi?

Bacaklar farklı zemin koşullarına uyum sağlamak için ayrı ayrı ayarlanabilir, ancak zeminin taşıma kapasitesi ve düzlüğü kurulum öncesinde mutlaka kontrol edilir.

Kurtarıcı vinç sistemi her kullanımdan önce kontrol edilmeli midir?

Evet, halat, karabina, bağlantı elemanları ve fren mekanizması her kullanım öncesinde görsel olarak kontrol edilir ve sistem boş yükle test edilir.

Periyodik kontrol ne sıklıkla yapılmalıdır?

Kontrol sıklığı ekipmanın kullanım yoğunluğuna, saklama koşullarına ve üretici talimatına göre belirlenir; sabit bir aralık her saha için geçerli değildir.

Kurtarıcı vinç kapalı alan kurtarma planının yerini tutar mı?

Hayır, sistem kurtarma planının fiziksel bileşenidir; izin süreci, gaz ölçümü, havalandırma ve gözcü görevi gibi diğer önlemlerle birlikte planlanır.

Kurtarıcı vinç kaç kişilik bir ekiple kullanılır?

Sistemin dışarıdaki gözcü tarafından çalıştırılması esastır; ekip büyüklüğü sahanın risk değerlendirmesine ve kurtarma planına göre belirlenir.
